基于BIM的管道工程数字化预制安装工艺优化与精度控制研究

鲁斌

中国核工业二三建设有限公司 北京  100084

摘要：论文主要对BIM技术应用于管道工程数字化预制安装的工艺优化及精度控制进行了研究.基于BIM模型的数据集成作用分析了BIM模型与管道预制安装的耦合机制，以及BIM技术在设计、预制和装配全过程中形成的数字化工艺体系，发现BIM技术通过参数化设计、模块化预制与智能化装配，大大提高了管道安装的标准化水平与质量控制，为行业数字化转型提供了理论支持与实践参考。

关键词：BIM；管道工程；数字化；预制安装工艺

引言：

近年来，随着十四五计划对中国建筑业提出智能化建设要求以及《建筑信息模型施工应用标准》等标准的颁布，BIM技术在机电安装领域的应用已由简单的碰撞检测发展为全过程集成应用，其价值在于将管道工程从现场测量－现场加工－现场安装的传统管道工程，转变成从模型数据支撑－工厂预制－现场装配的现代管道工程，进行确定性管理。

1  BIM技术与管道预制安装的深度耦合机制

1.1  BIM模型作为数据集成核心

与CAD二维设计相比，BIM可以构建一个将几何信息和物理属性融为一体的三维数字模型，贯穿到整个设计、施工、运维过程。在管道中，BIM不仅能够直观展示走向、管径和连接方式，还可以根据参数化特性结合材质、保温、压力等级等属性作为设计、制造、安装的数据中心；强大的数据协同功能使多专业之间进行并行设计，在管线综合阶段可通过碰撞检测预先消除空间冲突，有研究证实深度应用可减少42%的安装返工，另外模型数据也可以传输至数控设备下料、坡口加工、组对焊接等。真正做到从模型到产品的转化。

1.2 数字化预制安装的流程重构

基于BIM的管道数字化预制安装，从而改变“正向设计—工厂预制—装配施工”的流程，使得管道安装走向标准化、模块化和工业化。BIM作为贯穿整个过程的主干数据，在设计阶段通过参数化建模实现可视化，生成直接的预制加工图纸和材料清单；在预制阶段由工厂根据模型机械地进行切割、焊接与预拼装等；在安装阶段则通过模块化吊装取代大量的现场作业，减少了测量、切割和焊接。这就意味着管道安装不再依赖人手技能，而是转向了以数据为驱动力量的工业化生产。它的出现使得管道安装质量更具有把控性。

1.3 精度控制的闭环管理

基于BIM的精度控制，实现了从设计到安装的闭环管理。从BIM模型建模开始，模型尺寸应小于2cm，数字化测量反馈达到现场安装精度控制在5mm以内。精度控制的闭环管理包括预测性控制、过程控制和反馈优化。预测性控制是通过BIM模型演示安装全过程，检出冲突点，提前调整设计方案；过程控制是通过全站仪、三维激光扫描仪等测量方法实时对管道进行校准，反馈优化是通过现场实测数据与模型比对实现安装工艺的变更。这种闭环管理实现了传统施工的事后纠偏转变为事前预测和事中控制，大大提高了精度控制的主动性和精度。

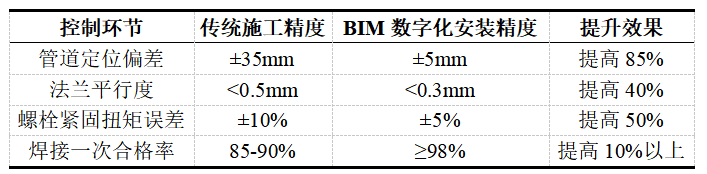

表1 基于BIM的管道安装精度控制指标

1.4 精度控制的指标体系

管道工程数字化预制安装时要注意从材料验收，到工厂的预制和现场的安装。在材料验收阶段重点控制好管道椭圆度（±1mm）、防腐层（电火花3kV无击穿)；在工厂预制过程中主要控制好切割长度（±1mm）、坡口角度（±1°）；在现场安装阶段还应注意控制管道中心线偏差（≤3mm/10m）以及法兰平行度。指标落地需通过量化实际测量确定，通过测量仪器和数字化系统对所建成管段进行实际测量，比对BIM模型理论值计算出相应的误差率。其次，需要积极运用压力试验方式来验证管道工程的精度。首先要进行强度试验(1.5倍设计压力）、严密性试验（1.1倍设计压力）等的分级管道试验，以保障整个管道工程的安全可靠。

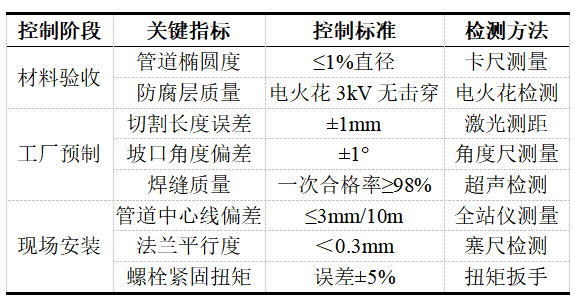

表2 管道工程各阶段精度控制指标

1.5 精度控制的保障体系

精度控制的保障需要从技术保障、管理保障和人员保障上入手。技术保障方面，BIM+AR等工程，安装过程可视化，数字孪生等工程可预测施工误差。管理保障方面，建立全过程可追溯的质量管理体系，通过BIM模型构件，生成唯一二维码，绑定管道，从材料采购、工厂预制、现场安装等全过程信息管理，同时建立三检制（自检、互检、专检）管理制度，分别针对管道坡度、法兰平行度等指标，落实精度控制措施。人员保障方面，BIM+AR复合型人才培养计划，通过技术夜校等方式，培训施工人员数字化技能，制定精度管控责任区，明确各岗位的精度控制责任，强化全员质量意识。

2  基于BIM的管道工程数字化预制安装工艺优化体系

2.1 设计阶段的参数化与协同优化

设计阶段是实现管道数字化预制安装的基础，是整个工艺优化体系的基础。利用BIM的参数化设计能力，设计人员可以通过修改参数快速创建多个设计方案进行比选；对于复杂区域弧形结构，BIM可以解决变曲率弧形管线的排布问题，设计人员可以通过专门建立参数化族库，快速实现弧形管线的曲率调整，保证同一区域内同一条弧度的管线同时进行，施工美观准确。协同优化是BIM设计另一个重要的优点。基于BIM的协同平台可以使设计、结构、机电等各专业在同一模型上实现实时协同，消除了传统设计中的信息孤岛。对于管综优化，可以自动检测管线碰撞的方案。

2.2 预制阶段的标准化与自动化加工

预制阶段，是将BIM模型转化为实际管道的过程。工厂基于模型中的预制加工数据，由数控机器人进行下料、坡口和组对焊接等操作，使得加工精度更高效率更高。如八轴相贯线激光切割可将误差减小至毫米级，降低了材料损耗量；此阶段强调标准化，依据BIM模型将管道分成不同的模块，在每一个管段上标注唯一的编号，方便后续运输及安装。工厂环境下利用标准化的生产流程进行生产，有利于严格质量控制，通过超声检测、焊缝抽检等手段，保证预制管段的质量。

3  结语：

总而言之，BIM技术推进了管道工程从传统施工到数字化预制安装的转变，通过全流程协同和精度控制，提升了管道工程的质量与效率。未来应进一步促进BIM与智能技术的融合发展，完善标准与人才培养机制，促进管道安装向智能化、工业化阶段的升级。

参考文献

[1]卢瑶.基于BIM技术的市政与长输燃气管道设计施工一体化保护方案[J].居业,2025,(11):127-129.

[2]祁子元.市政明挖给排水管道工程的全要素施工管理策略研究[J].中国建筑金属结构,2025,24(18):139-141.

[3]徐文茂.BIM技术在市政道路工程施工阶段的应用研究[J].新城建科技,2025,34(06):181-183.
